Controle de processo com malhas PID, intertravamentos, sequenciamento e diagnósticos.
Software · Controle e DCS
ControlLogix e CompactLogix
Controladores Logix para controle de processo, máquinas, utilidades e integração plant-wide com redes EtherNet/IP.
ControlLogix e CompactLogix sustentam desde skids e áreas menores até arquiteturas de processo distribuídas. A Integra trata o controlador como parte de uma arquitetura completa: I/O, rede, HMI, historian, segurança, testes e documentação.
Referência técnica pública
Controladores Logix dentro de uma rede industrial projetada

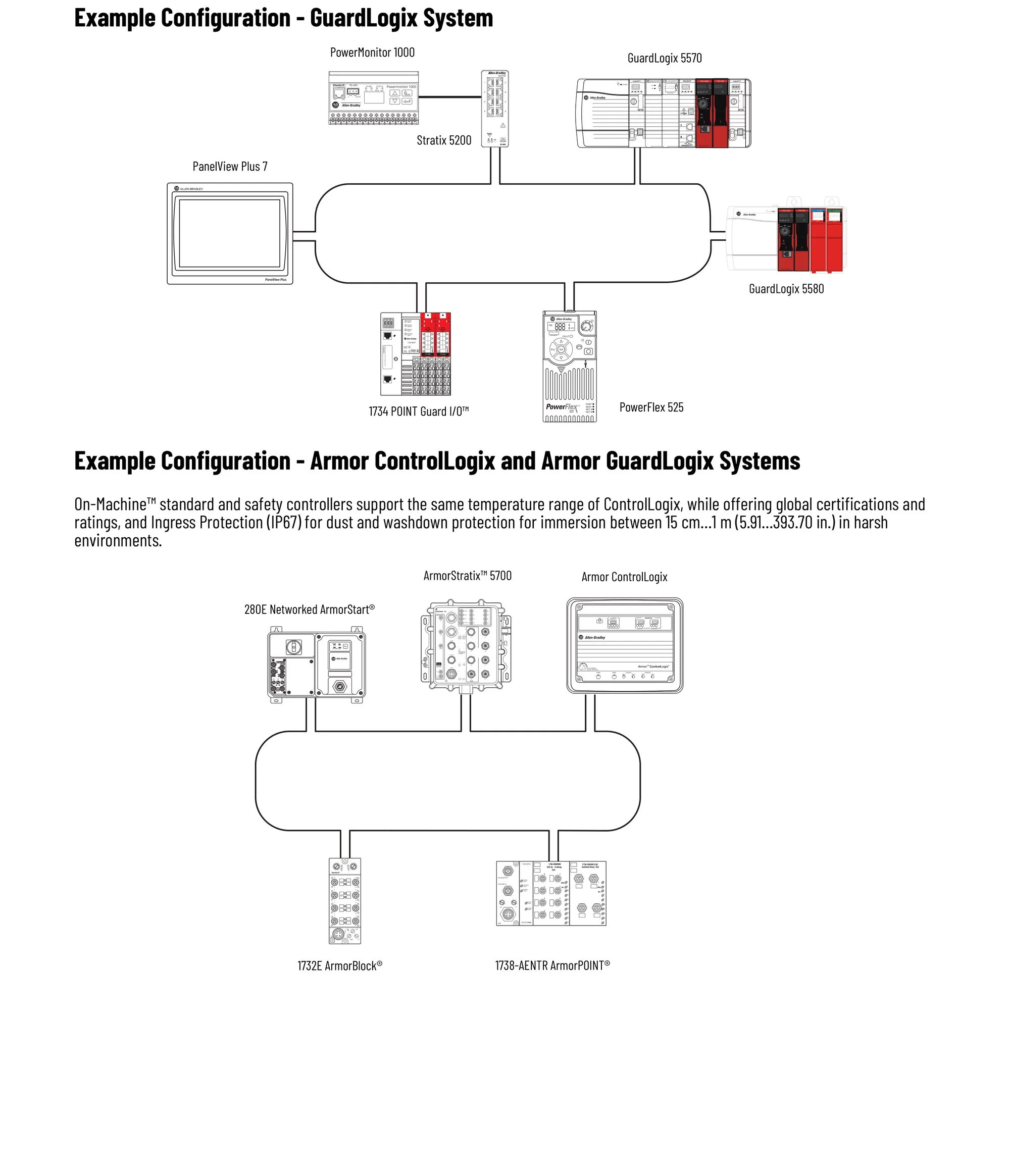

Print de manual público com exemplo de arquitetura Logix e DLR. Usado para explicar disponibilidade e desenho de rede, não como diagrama final de projeto.
Fonte: Rockwell Automation - ControlLogix High Availability Reference Architectures
Onde entra
Quando faz sentido considerar
A decisão técnica depende do processo, da arquitetura existente e do risco operacional. Estes são os cenários mais comuns em que o tema aparece.
02
Modernização de PLC5/SLC500 para arquitetura Logix.
03
Integração com PlantPAx, FactoryTalk View SE, Batch e Historian.
04
Aplicações com EtherNet/IP, I/O remoto e redes redundantes.
Método Integra
Como transformamos tecnologia em entrega mantível
A tecnologia é só uma parte. O que sustenta a planta é a combinação de diagnóstico, arquitetura, configuração, teste e documentação.
Define arquitetura de controlador, rack, I/O, rede, redundância e disponibilidade.
Reestrutura lógica para padrões mantíveis, com comentários e organização por área/equipamento.
Valida permissivos, intertravamentos, estados, falhas e comportamento de recuperação.
Integra tags e diagnósticos com HMI, historian e documentação de manutenção.
Entregáveis típicos
- Projeto de arquitetura Logix e mapa de I/O.
- Código estruturado por área, equipamento e função.
- Matriz de intertravamentos, permissivos, alarmes e sequências.
- Plano FAT/SAT com simulações e critérios de aceite.
- Backup versionado, as-built e handover técnico.
Softwares, normas e referências
-
ControlLogixControle de médio/grande porte -
CompactLogixControle compacto -
EtherNet/IPRede de automação -
DLRAnel de dispositivo -
FAT/SATTeste e aceite
Perguntas de engenharia
CompactLogix substitui ControlLogix?
Depende de I/O, disponibilidade, criticidade, redundância e expansão. A escolha deve vir do sizing e do risco operacional, não apenas do custo inicial.
Vocês reescrevem lógica antiga ou convertem automaticamente?
Conversão automática pode ajudar, mas não substitui engenharia. Revisamos comportamento, dívidas técnicas e documentação antes de validar a versão final.
Relacionados
Continue pelo contexto certo
Algumas tecnologias se explicam melhor quando vistas junto da arquitetura, da rede, do dado e do serviço de sustentação.
Solução
Migração PLC5/SLC500
Ver a página executiva relacionada a este tema.
Solução
PlantPAx
Ver a página executiva relacionada a este tema.
Serviço
Migração PLC5/SLC500
Modernização de controladores legados para ControlLogix ou CompactLogix com inventário, simulação, FAT/SAT, cutover e rollback.
Tecnologia
EtherNet/IP / CPwE
Redes industriais convergentes com EtherNet/IP, topologias robustas, VLANs, QoS, DLR, PRP, Stratix, Cisco IE e segmentação por zonas.
Serviço
PID e sequências
Engenharia de malhas, permissivos, intertravamentos, sequências operacionais e diagnósticos embarcados em controladores industriais.
Quer avaliar ControlLogix / CompactLogix na sua planta?
Começamos pelo contexto real: arquitetura existente, risco operacional, janelas de parada, equipe de manutenção e entregáveis necessários para sustentar o sistema.
